概述 :
    本產品為液壓體系中液壓動力的重要部件，其情勢為徑向外排列，閥式配流，可為各種液壓體系提供超高壓壓力油，流量從0.37至24升，壓力從0Mpa至120Mpa，高轉速1800r/min，并可通軸聯接低壓油泵成為雙級泵，進步工作服從。
結構及原理
    R系列徑向柱塞泵有柱塞付、偏心輪、主軸、油路板及壓板組成。電機直接帶動泵主軸旋轉，因?yàn)槠妮喌淖饔?，柱塞沿柱塞套往?fù)活動，液壓油經進油閥吸入，經排油閥排出，匯集在一路，進入油路體系。詳細結構見圖一，圖二。
一樣平常數據與液壓數據
⊥TOP
3.1　結構情勢，名稱 徑向柱塞泵，定量泵
3.2　型號　　　　　R（基本型號），詳細型號見第四節編號示例
3.3　固定情勢　　　用法蘭端面聯接
3.4　驅動與旋轉方向　通過聯軸器驅動，旋轉方向任意。通軸聯接低壓泵的雙級泵請按低壓泵旋轉方向。
3.5　轉速范圍　　　一樣平常持續為100至1800轉/分。
3.6　安裝位置　　　垂直安裝（帶外殼加放氣閥可水平安裝）
3.7　流通方向　　　吸油口和出油口固定，與旋轉方向無關。
3.8　工作壓力　　　視柱塞直徑而定，見表1
3.9　流量　　　　　見表1
3.10 介質　　　　　液壓油按GB11118－89要求，在50℃時，活動粘度為27-43mm2/s。
3.11溫度　　　　　 環境溫度：約－40℃～80℃　油溫：20℃～60℃　出廠試驗應在50±4℃下進行。

1、內六角螺釘　2.、軸用擋圈　3、內六角螺釘　4、濾網　5、壓板　6、柱塞付　7、銅墊
8、出油口　9、泵板　10、軸承　11、偏心輪　12、平墊　13、軸承　14、平鍵　15、油封
16、軸套　17、泵軸　18、彈簧壓墊　19、柱塞簧　20、排油閥（排油閥、鋼球、單向簧、
保持器）　21、尼龍墊22、彈性銷23、吸油閥（排油閥、鋼球、單向簧、保持器）
圖一　R系列泵結構簡圖

1、 R系列泵　2、齒輪泵
圖二　雙級泵簡圖

型號說明


表1： R系列徑向泵技術參數

使用須知
    1 本油泵工作介質為YB－N32液壓油，環境溫度低于10℃時，改用低粘度航空液壓油。加油時應用120目濾油網過濾。
    2 該油泵不論作為電機泵安裝在油箱外，照舊裝在油箱內作為一個完備的液壓泵站，使用時必須確保油液面高于吸油過濾器，在卸荷狀況下，空轉10分鐘，點動電機數次，排盡吸油腔內空氣，正常后方可使用。
    3 使用中嚴酷控制油溫20℃～60℃，環境溫度低于應有加溫措施：油溫高于60℃必須有冷卻降溫措施。
    4 定期檢驗油質，顆粒污染易造成柱塞工作不正?；蚩ㄋ?，油液變質、性能降落會造成軸承及柱塞頂研損，緊張縮短使用壽命。

5.5 嚴禁超額定壓力運轉。
故障分析與排除


 形狀簡圖及尺寸

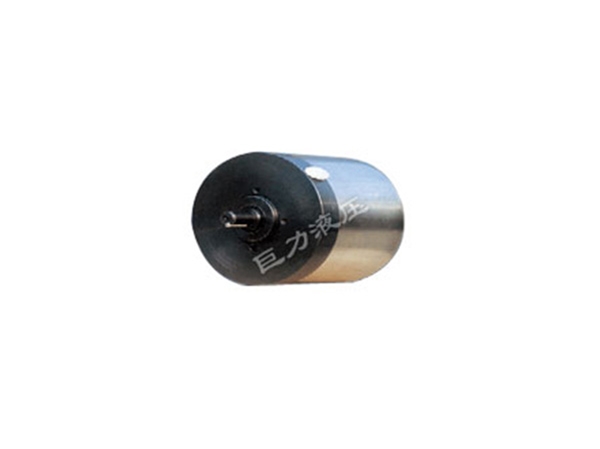

R系列徑向柱塞泵（帶濾）

R系列徑向柱塞泵（帶外殼）
